Замена датчиков удара
Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 10».
Для замены датчика бокового удара выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ
После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее одной минуты, и только после этого можно приступить к снятию датчика.
ПРИМЕЧАНИЕ
Показана замена датчика бокового удара с левой стороны.
Датчик бокового удара с правой стороны заменяют аналогично.
Рисунок 1
2. Снимите нижнюю облицовку центральной стойки кузова (см. «Снятие и установка облицовок салона»).
Рисунок 2
3. Сдвиньте фиксатор колодки жгута проводов...
Рисунок 3
4. …и отсоедините колодку от датчика бокового удара.
Рисунок 4
5. Выверните болт крепления датчика к центральной стойке кузова.
Рисунок 5

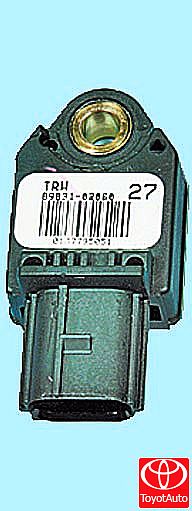

6. Снимите датчик бокового удара.
Рисунок 6
7. Установите датчик бокового удара и все снятые детали в порядке, обратном снятию.
Для замены датчиков фронтального удара выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ
После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее одной минуты, и только после этого можно приступить к снятию датчика.
ПРИМЕЧАНИЯ
Рисунок 7
Датчики фронтального удара расположены на лонжеронах кузова автомобиля в передней части моторного отсека.
Показана замена датчика фронтального удара с левой стороны автомобиля.
Датчик фронтального удара с правой стороны заменяют аналогично.
Рисунок 8
2. Снимите переднюю облицовку моторного отсека (см. «Снятие и установка облицовок моторного отсека»).
Рисунок 9
3. Снимите передний бампер (см. «Снятие и установка переднего бампера»).
Рисунок 10
4. Выверните болт крепления…
Рисунок 11
5. ...и отсоедините датчик от лонжерона кузова.
Рисунок 12
6. Отожмите фиксаторы, откройте и снимите защитный кожух колодки жгута проводов.
Рисунок 13
7. Отсоедините колодку жгута проводов и снимите левый датчик фронтального удара.
8. Аналогично снимите правый датчик фронтального удара.
Рисунок 14
9. Установите датчики фронтального удара и все снятые детали в порядке, обратном снятию.
