Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке.

Большинство предохранителей установлено в монтажном блоке реле и предохранителей салона ( и Рисунок 2), расположенном в левой части панели приборов снизу (в этом же блоке установлен электронный блок управления электрооборудованием кузова).

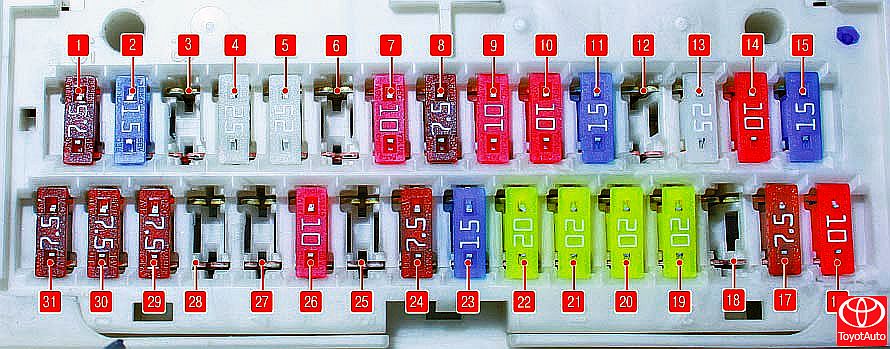

Рисунок 1. Номера предохранителей в монтажном блоке, расположенном в салоне

Рисунок 2. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей и реле (их номера приведены на и Рисунок 2) указано в Таблице 1.

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (Рисунок 2). В Таблице 1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Рисунок 3

1. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, нажмите на фиксатор...

Рисунок 4

2. ...и снимите крышку монтажного блока. На лицевую сторону крышки нанесена схема расположения предохранителей.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в Таблице 1 (см. «Диагностика неисправностей бортового электрооборудования») цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель пинцетом.

Рисунок 5

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

Рисунок 6

6. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке, отожмите фиксатор…

Рисунок 7

7. ...и снимите крышку.

ПРИМЕЧАНИЕ

Рисунок 8

На внутреннюю сторону крышки нанесена схема расположения реле и предохранителей.

Рисунок 9

8. При необходимости извлеките реле или плавкую вставку немного покачивая их из стороны в сторону.

Рисунок 10

9. Для замены предохранителей используйте специальный пинцет.

10. Установите детали в порядке, обратном снятию.

Таблица 1. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке в моторном отсеке
